Weitere Abmessungen und Sonderausführungen auf Anfrage!
Ausführungen
Stahl, einsatzgehärtet, brüniert
Verwendung
Positionsfüße können als Anschläge, Auflagen und Druckstücke verwendet werden.

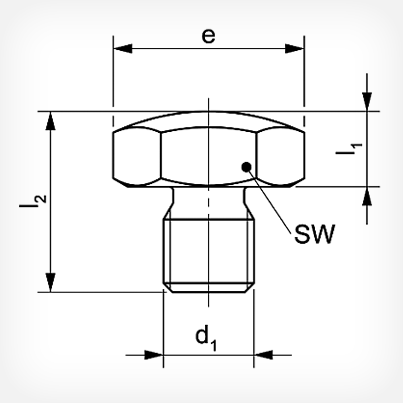

| Artikel-Nr. | d1 | l1 | l2 | e | SW | Anziehdrehmoment |
| ±0,1 | Nm (max.) | |||||
| 11-055 BM08x10xSW13 | M6 | 10 | 20 | 14,4 | 13 | 8,5 |
| 11-055 BM08x10xSW17 | M8 | 10 | 20 | 19,4 | 17 | 18 |
| 11-055 BM10x10xSW19 | M10 | 10 | 22 | 21,7 | 19 | 32 |
| 11-055 BM12x10xSW22 | M12 | 10 | 24 | 25,2 | 22 | 60 |
| 11-055 BM12x15xSW22 | M12 | 15 | 29 | 25,2 | 22 | 60 |
| 11-055 BM16x15xSW30 | M16 | 15 | 34 | 34,3 | 30 | 140 |
| 11-055 BM16x20xSW30 | M16 | 20 | 39 | 34,3 | 30 | 140 |
