Sonderausführungen auf Anfrage!
Ausführung
Automatenstahl, brüniert, Schraubenteil einsatzgehärtet
Maximale Spannkraft
250 N
Verwendung
Drehmomentschrauben werden verwendet, wenn eine definierte, reproduzierbare Spannkraft erforderlich ist. Zwei einstellbare, federnde Kugeldruckelemente rasten beim Erreichen des gewünschten Enddrucks aus.
Bei sehr druckempfindlichen Teilen kann der Druckzapfen mit Druckstücken DIN 6311 kombiniert werden.

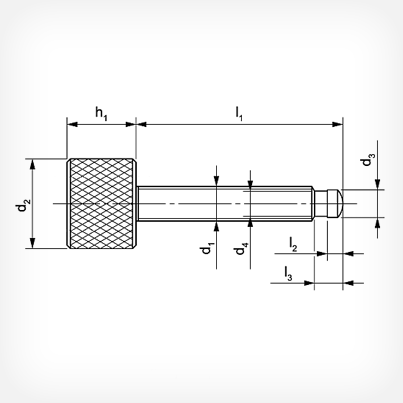

| Artikel-Nr. | d1 | l1 | d2 | h1 | d3 | d4 | l2 | l3 |
| h11 | ||||||||
| 14-010 M06x40 | M6 | 40 | 26 | 20 | 4,5 | 4,0 | 2,5 | 5,4 |
| 14-010 M06x60 | M6 | 60 | 26 | 20 | 4,5 | 4,0 | 2,5 | 5,4 |
| 14-010 M08x40 | M8 | 40 | 26 | 20 | 6,0 | 5,4 | 3,0 | 6,8 |
| 14-010 M08x60 | M8 | 60 | 26 | 20 | 6,0 | 5,4 | 3,0 | 6,8 |
| 14-010 M08x80 | M8 | 80 | 26 | 20 | 6,0 | 5,4 | 3,0 | 6,8 |
| 14-010 M10x40 | M10 | 40 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M10x60 | M10 | 60 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M10x80 | M10 | 80 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M12x40 | M12 | 40 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M12x60 | M12 | 60 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M12x80 | M12 | 80 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
| 14-010 M12x100 | M12 | 100 | 26 | 20 | 8,0 | 7,2 | 4,5 | 8,2 |
