Kegelpfannen DIN 6319 • Form D

Stahl / Edelstahl

Ausführungen Stahl Einsatzstahl, einsatzgehärtet   Edelstahl 1.4305, ungehärtet   Verwendung Aufgrund ihrer Abmessungen dürfen Kegelpfannen Form D nur bei Bohrungen, nicht bei Langlöchern eingesetzt werden. Die Kegelpfanne muss voll aufliegen. Artikel-Nr. Artikel-Nr. d2 d4 d5 h3 für Gewinde Stahl Edelstahl H12 04-020 D 7,1 04-120 D 7,1 N 7,1 12 11,0 2,8 M6 04-020 D…

Kegelpfannen DIN 6319 • Form G

Stahl / Edelstahl

Ausführungen Stahl Vergütungsstahl, vergütet   Edelstahl 1.4305, ungehärtet   Verwendung Kegelpfannen Form G eignen sich Aufgrund ihrer stabileren Ausführung im Vergleich zu der Form D besonders für die Verwendung bei Langlöchern oder unebener Auflagefläche. Artikel-Nr. Artikel-Nr. d2 d4 d5 h3 für Gewinde Stahl Edelstahl H12 04-030 G 7,1 04-130 G 7,1 N 7,1 17 11,0…

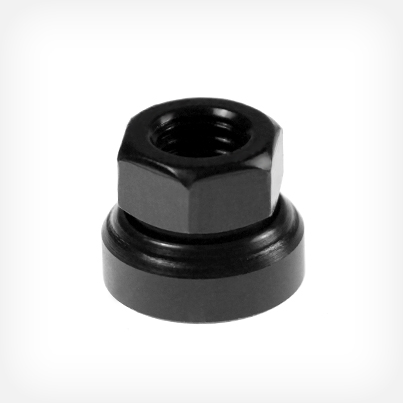

Sechskantmuttern

mit Kegelpfanne

Sonderausführungen auf Anfrage! Ausführung Stahl, vergütet, brüniert   Verwendung Sechskantmuttern mit Kegelpfanne werden verwendet, um nicht parallele Spannflächen (bis max. 3°) auszugleichen. Artikel-Nr. d1 d2 h SW 16-020 M08 M08 17 14,0 13 16-020 M10 M10 21 17,5 16 16-020 M12 M12 24 21,5 18 16-020 M16 M16 30 28,0 24 16-020 M20 M20 36…

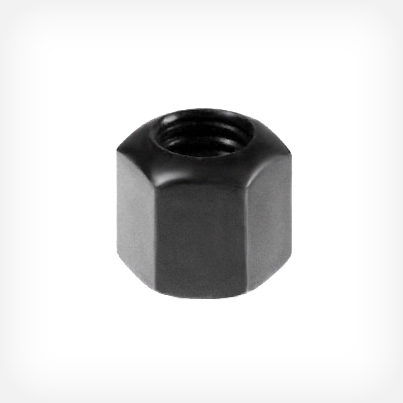

Sechskantmuttern DIN 6330

Form B • mit einseitig kugeliger Auflagefläche • Höhe 1,5d

Ausführungen mit Fein- bzw. Zollgewinde sowie weitere Abmessungen auf Anfrage! Ausführung Vergütungsstahl, Festigkeitsklasse 10, brüniert   Verwendung Die kugelige Stirnseite ist vorgesehen zur Verwendung mit Kegelpfannen DIN 6319 oder generell Kegelsenkungen mit 120°, um nicht parallele Spannflächen auszugleichen. Die plane Stirnseite kann mit Scheiben nach DIN 6340 kombiniert werden. Artikel-Nr. d1 d2 m r SW…

Scheiben DIN 6340

vergütet

Ausführungen in Edelstahl auf Anfrage! Ausführung Vergütungsstahl, vergütet, gestanzt, maschinell gerichtet Artikel-Nr. d1 d2 s für Gewinde 12-010 6,4 6,4 17 3,0 M6 12-010 8,4 8,4 23 4,0 M8 12-010 10,5 10,5 28 4,0 M10 12-010 13,0 13,0 35 5,0 M12 12-010 15,0 15,0 40 5,0 M14 12-010 17,0 17,0 45 6,0 M16 12-010 21,0…

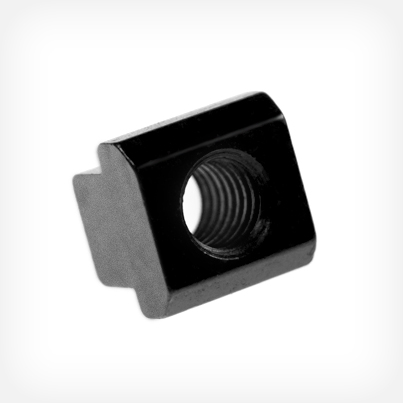

Muttern für T-Nuten DIN 508

Weitere Ausführungen auf Anfrage! Ausführung Vergütungsstahl, Festigkeitsklasse 10 (schwarz) oder 8 (blank) Artikel-Nr. Artikel-Nr. d für T-Nuten nach DIN 650 a e h k Festigkeitskl. 10 Festigkeitskl. 8 15-010 M5x6-10 15-020 M5x6-8 M5 6 5,6 10 8 4 15-010 M6x8-10 15-020 M6x8-8 M6 8 7,6 13 10 6 15-010 M8x10-10 15-020 M8x10-8 M8 10 9,6…

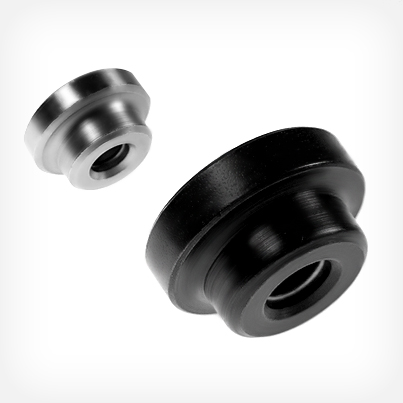

Druckstücke DIN 6311

Form S mit Sprengring

Sonderausführungen auf Anfrage! Ausführungen Stahl Einsatzstahl, einsatzgehärtet, mit eingelegtem Sprengring   Edelstahl ungehärtet, mit eingelegtem Sprengring   Verwendung Druckstücke DIN 6311 ergeben zusammen mit Gewindestiften DIN 6332 demontierbare Spannschrauben, welche ein Anpassen an eine unebene Spannfläche ermöglichen und eine Übertragung der Drehbewegung der Schraube auf die Werkstückoberfläche vermeiden. Artikel-Nr. Artikel-Nr. d1 d2 d3 h1 h2…

Gewindestifte mit Druckzapfen DIN 6332

mit Schlitz und Druckzapfen Form S, zur Aufnahme von Druckstücken DIN 6311

Ausführungen mit Innensechskant und Sonderausführungen auf Anfrage! Ausführungen Stahl Einsatzstahl, Festigkeitsklasse 5.8, Druckzapfen gehärtet   Edelstahl Druckzapfen ungehärtet   Verwendung Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgeformt, daß er sowohl direkt als auch in Verbindung mit einem Druckstück DIN 6311 zum Spannen verwendet werden kann. Durch den Sprengring des Druckstückes ergibt sich eine…
